À quoi servent les grosses boules orange suspendues aux lignes électriques ?

Source: The Conversation – in French – By Rui Bo, Associate Professor of Electrical and Computer Engineering, Missouri University of Science and Technology

Ces sphères orange que l’on aperçoit au-dessus des lignes à haute tension ne transportent pas l’électricité. Elles constituent en réalité un dispositif de sécurité aérienne aussi simple qu’efficace, conçu pour protéger les pilotes, leurs passagers et les personnes au sol.

---

Vous est-il déjà arrivé, sur l’autoroute, de lever les yeux et d’apercevoir ces grosses boules orange suspendues aux lignes électriques ? On dirait d’immenses perles enfilées sur les câbles à haute tension. Mais que font donc ces ballons de basket géants perchés là-haut ?

Je suis professeur et mes recherches portent sur les réseaux électriques, ces vastes infrastructures qui acheminent l’électricité des centrales jusqu’à nos maisons, nos écoles et nos entreprises.

Ces grosses boules orange ne servent ni à transporter l’électricité ni à améliorer le fonctionnement des lignes à haute tension. En revanche, elles remplissent une mission essentielle. Officiellement appelées « balises aéronautiques sphériques » ou « sphères de balisage », elles permettent aux pilotes de repérer les lignes électriques afin d’éviter que des avions ou des hélicoptères ne les percutent.

En quelque sorte, ce sont de grands panneaux d’avertissement suspendus dans le ciel, destinés à protéger les pilotes, leurs passagers et les personnes au sol.

De grands panneaux d’avertissement dans le ciel

Depuis un avion ou un hélicoptère, les lignes électriques peuvent être très difficiles à distinguer, en particulier lorsque les pilotes volent à basse altitude. Les câbles métalliques, très fins, se fondent facilement dans le paysage. Les boules orange rendent ces lignes beaucoup plus visibles. On peut les comparer aux bandes réfléchissantes d’un vélo : un dispositif simple, mais qui permet de repérer un danger avant qu’il ne soit trop tard.

Le choix de la couleur orange n’a rien d’un hasard. Cette teinte très vive est particulièrement visible pour l’œil humain et se détache nettement des couleurs plus discrètes de l’environnement, qu’il s’agisse du bleu du ciel, du vert des arbres ou du gris des nuages.

Il arrive que ces sphères soient rouges, blanches ou même rayées, mais l’orange reste la couleur la plus répandue, car elle offre une excellente visibilité dans la plupart des conditions d’éclairage.

Les règles de sécurité aérienne de nombreux pays précisent les couleurs à utiliser afin que les pilotes puissent identifier rapidement les obstacles. Aux États-Unis, par exemple, la Federal Aviation Administration publie des recommandations détaillant le balisage des obstacles situés à proximité des trajectoires aériennes.

Depuis le sol, ces sphères peuvent sembler à peine plus grosses que des balles de ping-pong. En réalité, la plupart sont beaucoup plus imposantes : elles mesurent environ 60 centimètres à 1 mètre de diamètre, soit la taille d’un gros ballon de plage.

Chacune pèse entre 4,5 et 11 kilogrammes, l’équivalent d’un grand sac à dos rempli de livres. Elles sont généralement fabriquées en plastique très résistant ou en fibre de verre, des matériaux également utilisés pour les bateaux ou les équipements d’aires de jeux. Elles peuvent ainsi résister pendant des années au soleil, à la pluie, à la neige, au vent… et même aux oiseaux qui viennent s’y poser de temps à autre.

Même si elles sont fixées sur des lignes transportant d’énormes quantités d’électricité, ces sphères ne sont pas elles-mêmes sous tension. Elles sont fabriquées à partir de matériaux isolants, qui ne laissent pas passer le courant électrique.

Pourquoi y a-t-il autant de câbles dans notre ciel ?

Les lignes à haute tension sont les autoroutes de l’électricité : elles acheminent le courant depuis les centrales où il est produit jusqu’aux lieux où il est consommé.

Les câbles sont suspendus entre de solides pylônes métalliques ou des poteaux en bois de grande hauteur. L’objectif est de maintenir ces lignes à haute tension suffisamment éloignées du sol pour garantir la sécurité des personnes qui circulent ou vivent à proximité. Certains pylônes de transport d’électricité, notamment ceux qui supportent les lignes à très haute tension, peuvent atteindre la hauteur d’un immeuble de 15 étages.

Si vous observez attentivement une ligne à très haute tension, vous verrez souvent trois gros câbles, parfois surmontés d’un quatrième, plus fin, appelé câble de garde. Placée au point le plus élevé, cette ligne est la plus susceptible d’être frappée par la foudre. Elle protège ainsi les autres câbles contre les surtensions susceptibles d’endommager les équipements ou de provoquer des coupures d’électricité. Relié à la terre, le câble de garde permet au courant de la foudre de s’écouler en toute sécurité le long du pylône jusqu’au sol.

Les trois principaux câbles fonctionnent ensemble pour transporter l’électricité selon un système triphasé. En répartissant le courant sur trois conducteurs plutôt qu’un seul, le réseau peut acheminer davantage d’énergie tout en limitant les pertes, ce qui améliore son efficacité.

Comment les boules sont-elles fixées aux câbles ?

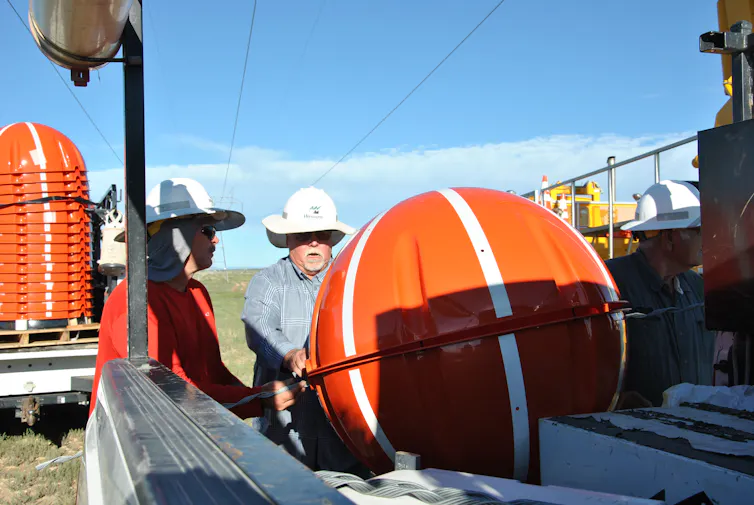

L’installation des sphères de balisage aéronautique est réalisée par des équipes spécialement formées, qui interviennent souvent depuis un hélicoptère. Dans la plupart des cas, la ligne électrique reste sous tension pendant les travaux, ce qui exige des procédures de sécurité très strictes et une préparation minutieuse.

La sphère est constituée de deux demi-coques qui se referment autour du câble avant d’être solidement boulonnées l’une à l’autre.

Une fois en place, ces balises peuvent rester en service de 10 à 15 ans, selon les conditions météorologiques et leur environnement. Elles nécessitent peu d’entretien, mais les gestionnaires des réseaux les inspectent régulièrement afin de vérifier qu’elles ne sont ni fissurées ni trop décolorées.

Toutes les lignes électriques n’ont pas besoin de ces balises. Elles sont principalement installées dans les zones où les aéronefs sont susceptibles de voler à basse altitude, par exemple à proximité des rivières, des vallées, des aéroports ou des couloirs empruntés par les hélicoptères. Les lignes de distribution qui alimentent les quartiers sont généralement trop basses pour nécessiter un tel balisage.

La prochaine fois que vous apercevrez ces points orange dans le ciel, vous saurez donc qu’il ne s’agit pas d’un équipement destiné au transport de l’électricité, et que leur couleur n’a rien d’un hasard. Ces sphères sont des dispositifs simples mais ingénieux, conçus pour rendre le ciel un peu plus sûr.
